Características
Con cinco transductores, un tweeter Folded Motion XT Obsidian muy rápido y dos woofers unidireccionales de fibra de carbono de sección múltiple de 5,5 pulgadas con un respaldo de Nomex® y radiadores pasivos de 6,5 pulgadas a juego, combinados a la perfección con una red de cruce Vojtko de primera clase construida con componentes de grado audiófilo. Está disponible un soporte de preinstalación.

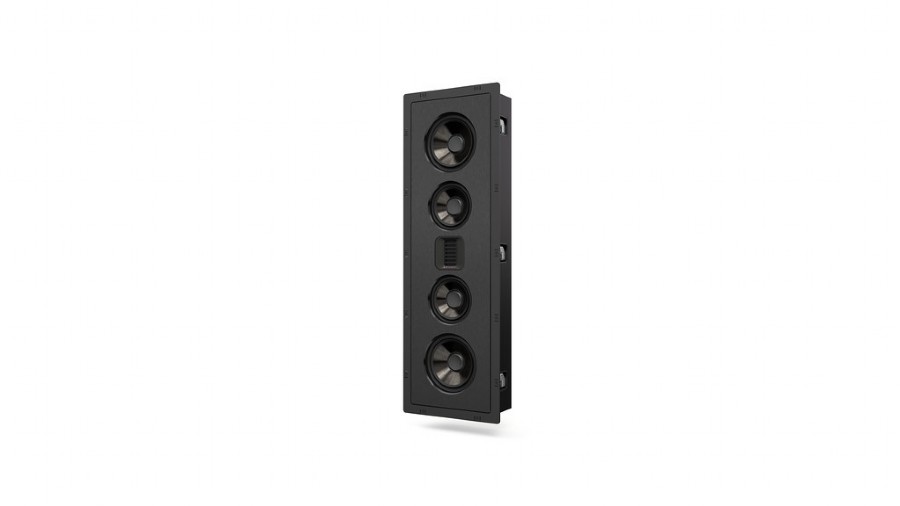

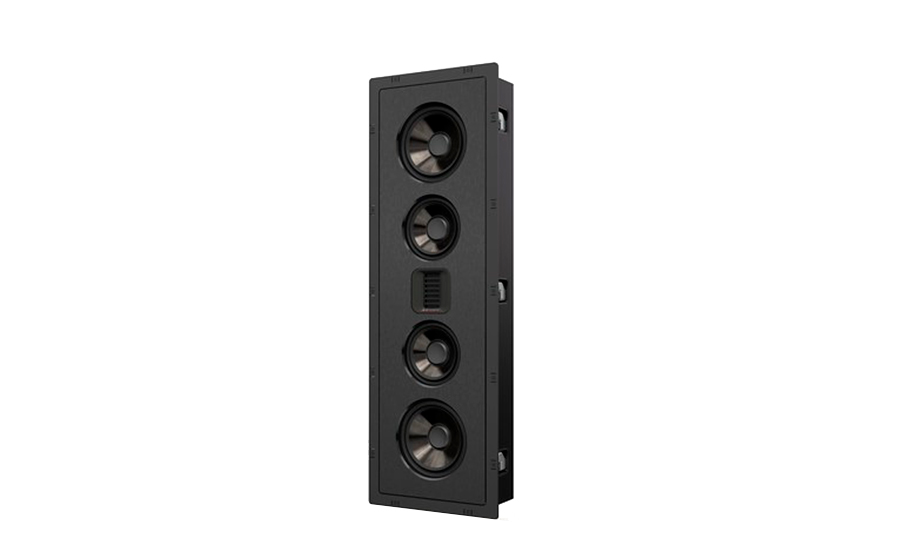

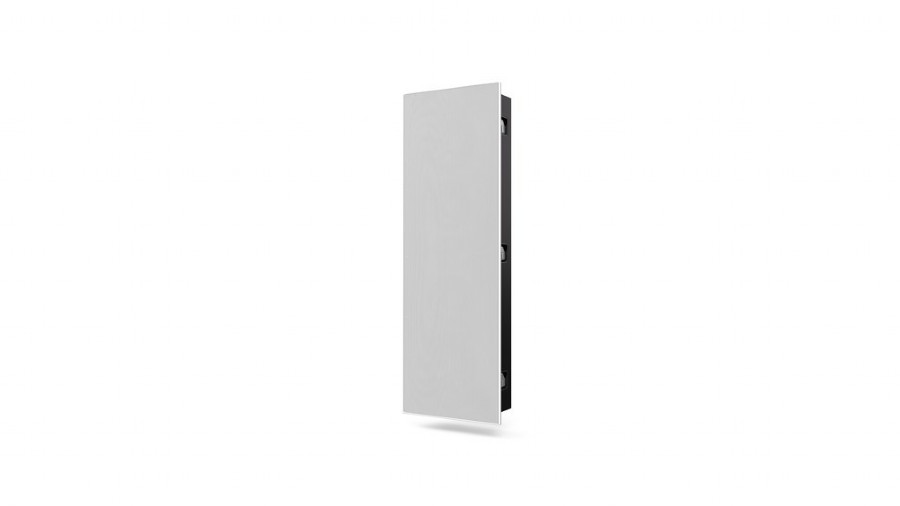

Masterpiece CI presenta un rendimiento emblemático de los altavoces de pared y de techo.
Desde el cine en casa extremo hasta la escucha trascendental de 2 canales, la Masterpiece CI alcanza la cima del diseño de altavoces discretos para empotrar en la pared y en el techo: la verdad del sonido de última generación que no ocupa espacio en el suelo. Con tweeters Folded Motion XT Obsidian de baja distorsión, redes de cruce Vojtko hechas a mano y transductores de cono multi-sección de fibra de carbono unidireccionales con soportes de Nomex®, cada modelo de la serie Masterpiece CI ofrece un realismo asombroso. Se trata de un altavoz que rinde homenaje a los logros acústicos de la obra maestra original de MartinLogan, nuestro buque insignia de los altavoces electrostáticos de suelo.
Tweeter Folded Motion® XT Obsidian.
El tweeter Folded Motion de MartinLogan es un milagro de la ingeniería de audio. Su diafragma de película fina plegada le proporciona una superficie mucho mayor que los tweeters de cúpula tradicionales del mismo tamaño. Este diseño de "compresión" requiere también una excursión significativamente menor que la de un tweeter de cúpula, lo que revela unas características de dispersión controladas y una distorsión increíblemente baja. Estos diminutos tweeters imitan el detalle de las altas frecuencias y la velocidad de respuesta de un gran panel electrostático en un espacio reducido.
La Serie CI de Masterpiece sube de nivel con los tweeters Folded Motion XT Obsidian, que avanzan aún más en la tecnología de transductores de película fina.
El diseño Folded Motion XT presenta una superficie radiante un 40% mayor y una dispersión controlada de 80 x 30 grados. Esta innovación aumenta el ancho de banda audible sin sacrificar los detalles y minimiza la distorsión a un nivel sin precedentes, al tiempo que aumenta la eficiencia del tiempo de respuesta del tweeter, que ya es rapidísimo.
El resultado es un realismo superior y una especificidad alarmante. Folded Motion XT lleva los transductores de película fina a un nivel superior: es auditivamente sorprendente.
Potentes transductores de frecuencias medias y graves con conos unidireccionales de fibra de carbono de varias secciones con soportes de Nomex®.
Los altavoces Masterpiece CI cuentan con conos fabricados a medida con fibra de carbono unidireccional, un material que es dos veces más fuerte que el acero pero con una sexta parte de la densidad, para una rigidez excepcional sin un peso excesivo. Están diseñados en múltiples secciones para aprovechar al máximo las ventajas de este material.
Cada cono está reforzado por un soporte de Nomex, para una amortiguación adicional que evita el timbre y reduce los modos de ruptura en estos conos extremadamente rígidos. Los transductores cuentan con estructuras magnéticas potentes y eficientes, que permiten una excursión masiva y una enorme salida de sonido, al tiempo que preservan los detalles de los graves profundos, incluso a niveles de volumen sostenidos y reales.
Detalles de ingeniería de los transductores.
Para ofrecer precisión en el rango medio crítico, los transductores de frecuencias medias cuentan con una suspensión "rígida" especialmente diseñada. La rigidez de la suspensión (la araña y la envolvente) eleva la frecuencia de resonancia del parlante y optimiza su rendimiento para lograr un roll-off natural y operar inherentemente dentro de un rango ideal para una reproducción de frecuencias medias (a diferencia de un woofer de tamaño comparable).
Cada cono incluye un guardapolvo cóncavo que añade resistencia y rigidez adicionales y reduce aún más los modos de ruptura. Un diseño envolvente invertido maximiza el espacio libre detrás de la cubierta de la rejilla para mejorar la excursión, la claridad y la linealidad del conductor.
Bafle fenólico y caja trasera sellada.
Una de las claves para replicar el rendimiento de los altavoces tradicionales con altavoces ocultos e incorporados es el uso de cajas traseras selladas de volumen controlado.
Los altavoces Statement 40XW, Monument 7XW, Tribute 5XW e Icon 3XW cuentan con bafles de polímero de resina fenólica increíblemente denso y con una placa frontal de aluminio. Este polímero de resina fenólica es el mismo material que utilizamos en la enorme caja acústica del Neolith. Ofrece una extraordinaria consistencia del material que minimiza de forma natural las resonancias y vibraciones perjudiciales.
Las cajas traseras de la Masterpiece CI se adaptan a las paredes con montantes estándar. Proporcionan un espacio aéreo (volumen) controlado y predecible dentro del cual los transductores especialmente diseñados pueden rendir al máximo. La caja sellada elimina las variables, como el tamaño de la cavidad de la pared y la calidad de la construcción, de la ecuación acústica, garantizando un rendimiento consistente y preciso, independientemente de las especificaciones de la instalación.
Además, el diseño hermético evita que el sonido se filtre a través de las paredes.
Al controlar el volumen del espacio sellado y las características de amortiguación, y al mantener un control total sobre el rendimiento de los transductores, el diseño del crossover y la construcción de la caja, los altavoces Masterpiece CI para pared y techo logran una experiencia emocionalmente atractiva a la par que el rendimiento de los altavoces de suelo más excepcionales del mundo. (Propio).
Sistema de fijación de aluminio fundido a presión.
Un sencillo pero robusto sistema de bloqueo de montaje de aluminio fundido a presión maximiza la resistencia a la vez que permite una instalación rápida y sin problemas. Los orificios de los tornillos embutidos ayudan a mantener el taladro firme, lo que hace que la instalación sea un juego de niños. Cuando no se utilizan, los bloqueos de montaje están asegurados dentro de una carcasa autónoma. Cuando se colocan en su sitio, acoplan el chasis firmemente al techo o a la pared, aumentando la rigidez de las superficies. Si alguna vez se retiran, los cierres se retraen y vuelven a encajar en sus alojamientos. Cada altavoz incluye una plantilla de instalación de tamaño completo con instrucciones de referencia rápida y guías troqueladas para marcar el orificio de corte.
Postes de conexión con resorte.
Con un fácil acceso a la preinstalación, nuestros postes de conexión con resorte cuentan con un gran orificio de acceso al cable de 4,5 mm y se conectan a través de un conector tipo banana, una clavija o un cable desnudo de 10AWG.
Vojtko™ patentado.
Redes de cruce.
Las redes de cruce Vojtko llevan el nombre del tecnólogo jefe de audio de MartinLogan, Joe Vojtko.
Su enfoque único en el diseño de cruces es tan crucial para la Verdad en el Sonido de MartinLogan como lo son nuestras innovadoras tecnologías de transductores electrostáticos y de película fina Folded Motion. Un crossover Vojtko no es sólo un conjunto de requisitos de diseño; es una filosofía.
Los crossovers Vojtko se construyen a mano con componentes de la más alta calidad y evitan las topologías demasiado complejas. Este crossover tiene un objetivo sencillo: un realismo impresionante.
Componentes seleccionados a mano.
Al diseñar cada topología de crossover, tenemos en cuenta los propios transductores. Los transductores cuidadosamente seleccionados, diseñados para unas características de rendimiento específicas, se mantienen dentro de su rango de frecuencias óptimo mediante el crossover Vojtko personalizado.
Cada crossover está hecho a mano con excepcionales condensadores de polipropileno y poliéster, inductores de bajo DCR bobinados a medida y laminados de acero de gran tamaño, y placas de circuito impreso de doble grosor. Esta red afinada con precisión preserva incluso los matices sonoros más microscópicos a la vez que maneja toda la dinámica de cualquier fuente. Es una receta para una distorsión increíblemente baja y una integración perfecta de los transductores.
El aspecto más crítico del diseño de un crossover Vojtko es el voicing final, siempre realizado en un entorno real. Este enfoque exclusivamente pragmático garantiza que incluso los altavoces más sorprendentes de MartinLogan, como el enorme Statement 40XW, ofrezcan un sonido verdadero en cualquier sala, incluida la suya.
Soportes de preinstalación (se venden por separado).
Los soportes de preinstalación están disponibles para todos los modelos de la serie Masterpiece CI, excepto para la Statement 40XW, que requiere consideraciones únicas para su instalación.
Especificaciones:
Respuesta en frecuencia
71-25.000 Hz ± 3 dB
Dispersión del tweeter (horizontal x vertical)
80° x 30°
Sensibilidad
94 dB a 2,83 voltios/metro
Impedancia
4 ohmios. Compatible con
amplificadores de 4, 6 u 8 ohmios.
Frecuencia de cruce
2250 Hz
Conductor de alta frecuencia
1,25 x 2,4 pulgadas (3,2 x 6,1 cm)
Movimiento plegado XT Obsidian
con un diafragma de 11,4 x 7 cm.
(11,4 x 7 cm).
Orientación del tweeter
Tweeter giratorio para instalaciones horizontales
o verticales.
Conductor de baja frecuencia
Dos altavoces negros de 5,25 pulgadas (13,33 cm)
fibra de carbono unidireccional
de fibra de carbono negra unidireccional con soporte de Nomex
y cesta de aluminio fundido
cesta, cámara trasera sellada
formato. Tapón antipolvo cóncavo.
Radiadores pasivos
Dos radiadores negros de 6,5 pulgadas (16,5 cm)
fibra de carbono unidireccional
de fibra de carbono unidireccional negra con soporte de Nomex
y cesta de aluminio fundido
cesta, cámara trasera sellada
formato. Tapón antipolvo cóncavo.
Componentes
Inductores de bobina de aire a medida,
condensadores de película de polipropileno,
y condensadores electrolíticos de bajo DF.
Protección térmica/de corriente.
Gama de amplificadores adecuados
20-250 vatios
Potencia máxima
125 vatios
Entradas de poste de enlace
Estilo push (dos juegos para
fácil instalación)
Peso
11,6 kg (25,5 lb)
Dimensiones (tamaño total)
31,13 x 10,6 x 4,09 pulgadas
(790,82 x 269,2 x 103,93 mm)
Abertura de pared requerida (incluye tolerancia)
29,82 x 9,29 pulgadas
(757 x 236 mm)
Proyección desde la superficie de la pared
0,31 pulgadas
(7,8 mm)
Profundidad detrás de la superficie de la pared
3,8 pulgadas
(96,5 mm)
Accesorios opcionales
Soporte de preinstalación (PN: 5XWBRK)
