Características

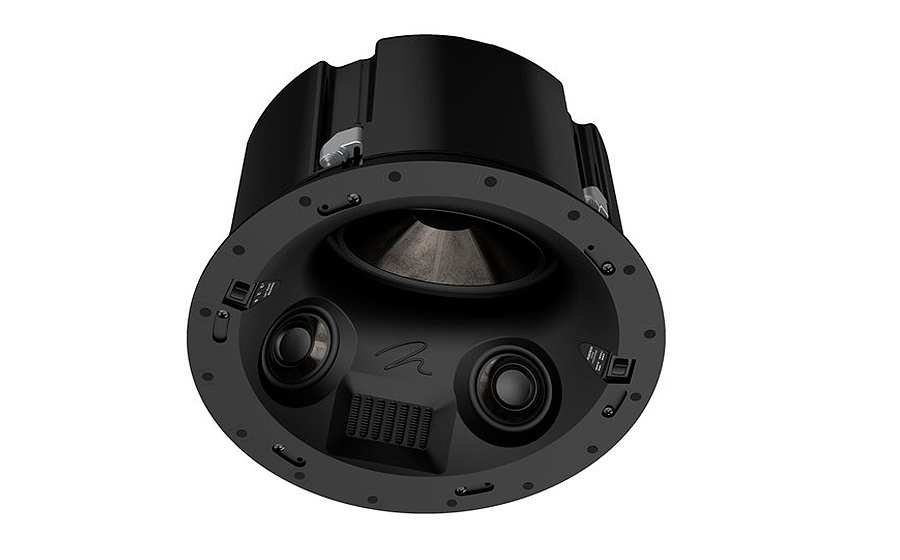

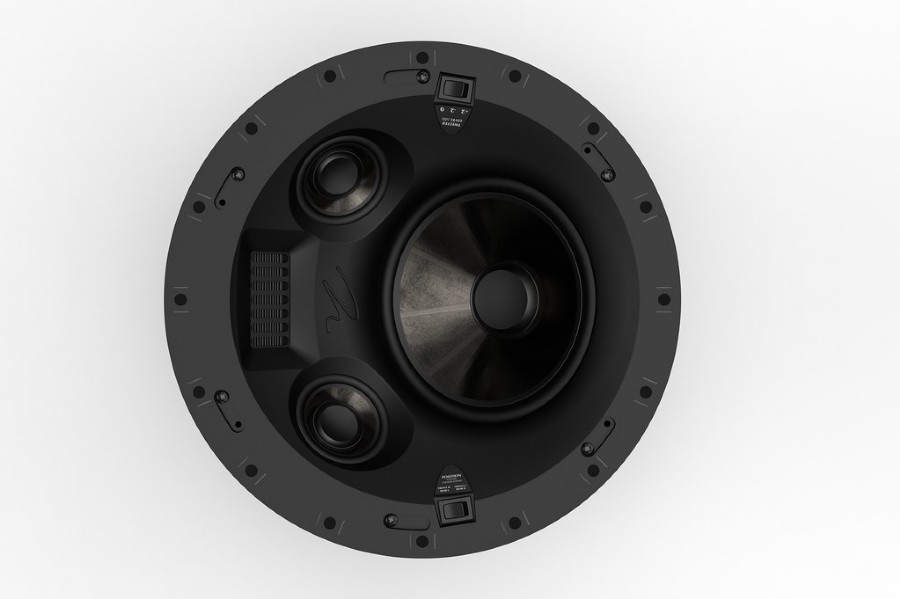

El altavoz de techo más sofisticado del mundo cuenta con cuatro transductores, incluyendo un tweeter Folded Motion XT Obsidian, dos transductores de rango medio de cono multi-sección de fibra de carbono unidireccional de 3,5 pulgadas con un respaldo de Nomex®, y un woofer de 8 pulgadas a juego perfectamente mezclado con una red de cruce Vojtko de primera clase construida con componentes de grado audiófilo. Está disponible un soporte de preinstalación.
Masterpiece CI presenta un rendimiento de primer orden en altavoces de pared y de techo
Desde el cine en casa extremo hasta la escucha trascendental de 2 canales, la Masterpiece CI alcanza la cima del diseño de altavoces discretos para empotrar en la pared y en el techo: la verdad del sonido de última generación que no ocupa espacio en el suelo. Con tweeters Folded Motion XT Obsidian de baja distorsión, redes de cruce Vojtko hechas a mano y transductores de cono multi-sección de fibra de carbono unidireccionales con soportes de Nomex®, cada modelo de la serie Masterpiece CI ofrece un realismo asombroso. Se trata de un altavoz que rinde homenaje a los logros acústicos de la obra maestra original de MartinLogan, nuestro buque insignia de los altavoces electrostáticos de suelo.
Tweeter Folded Motion® XT Obsidian.
El tweeter Folded Motion de MartinLogan es un milagro de la ingeniería de audio. Su diafragma de película fina plegada le proporciona una superficie mucho mayor que los tweeters de cúpula tradicionales del mismo tamaño. Este diseño de "compresión" requiere también una excursión significativamente menor que la de un tweeter de cúpula, lo que revela unas características de dispersión controladas y una distorsión increíblemente baja. Estos diminutos tweeters imitan el detalle de las altas frecuencias y la velocidad de respuesta de un gran panel electrostático en un espacio reducido.
La Serie CI de Masterpiece sube de nivel con los tweeters Folded Motion XT Obsidian, que avanzan aún más en la tecnología de transductores de película fina.
El diseño Folded Motion XT presenta una superficie radiante un 40% mayor y una dispersión controlada de 80 x 30 grados. Esta innovación aumenta el ancho de banda audible sin sacrificar los detalles y minimiza la distorsión a un nivel sin precedentes, al tiempo que aumenta la eficiencia del tiempo de respuesta del tweeter, que ya es rapidísimo.
El resultado es un realismo superior y una especificidad alarmante. Folded Motion XT lleva los transductores de película fina a un nivel superior: es auditivamente sorprendente.
Potentes transductores de frecuencias medias y graves con conos unidireccionales de fibra de carbono de varias secciones con soportes de Nomex
Los altavoces Masterpiece CI cuentan con conos fabricados a medida con fibra de carbono unidireccional, un material que es dos veces más fuerte que el acero pero con una sexta parte de la densidad, para una rigidez excepcional sin un peso excesivo. Están diseñados en múltiples secciones para aprovechar al máximo las ventajas de este material.
Cada cono está reforzado por un soporte de Nomex, para una amortiguación adicional que evita el timbre y reduce los modos de ruptura en estos conos extremadamente rígidos. Los transductores cuentan con estructuras magnéticas potentes y eficientes, que permiten una excursión masiva y una enorme salida de sonido, al tiempo que preservan los detalles de los graves profundos, incluso a niveles de volumen sostenidos y reales.

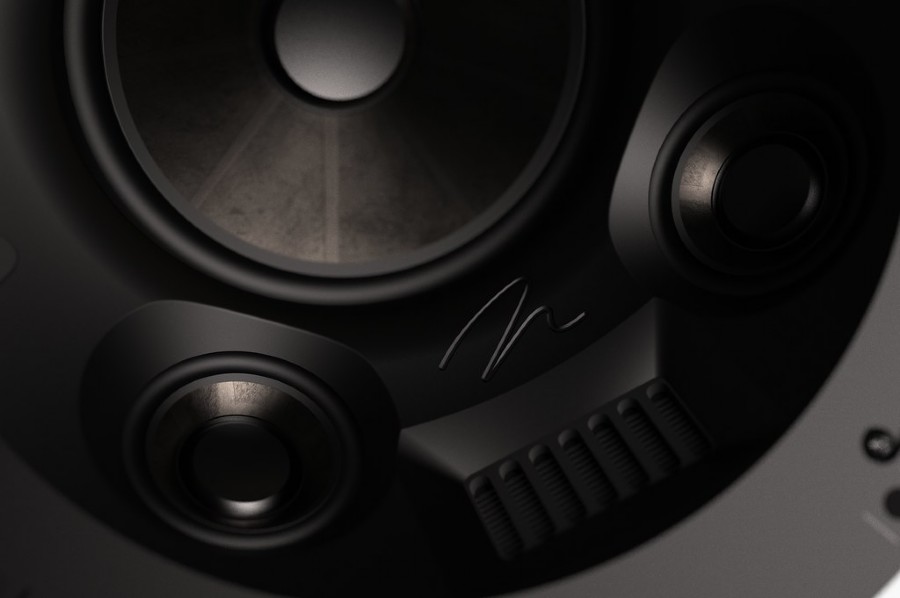

Detalles de la ingeniería de los transductores.
El Masterpiece CI presenta una innovación tras otra.
Para ofrecer más precisión en el rango medio crítico, se han "endurecido" las suspensiones de los transductores de frecuencias medias (araña y envolvente). El endurecimiento de la suspensión eleva la frecuencia de resonancia del transductor y optimiza su rendimiento para lograr un roll-off más natural, manteniéndolo intrínsecamente en un rango ideal para la reproducción de las frecuencias medias.
Cada cono incluye un guardapolvo cóncavo que añade resistencia y rigidez adicionales, al tiempo que reduce aún más los modos de ruptura.
Las secciones de medios y graves Masterpiece CI se combinan perfectamente con la extrema precisión de los tweeters Folded Motion XT de alta resolución, para obtener un rendimiento de fuente de línea audaz, sin fisuras y sin distorsiones en grandes áreas de escucha.
Un diseño envolvente invertido maximiza el espacio libre detrás de la rejilla, lo que ayuda a mejorar la excursión, la claridad y la linealidad del conductor.
Caja trasera sellada.
Sistine 4XC utiliza una densa caja trasera moldeada por eyección con un diseño sellado que ayuda a evitar que el sonido se filtre a través de la pared a zonas no deseadas de la casa, a la vez que proporciona un espacio aéreo predecible para que los woofers rindan al máximo.
La caja sellada elimina las variables, como el tamaño de la cavidad de la pared y la calidad de la construcción, de la ecuación acústica, garantizando un rendimiento consistente y preciso, independientemente de las especificaciones de la instalación.
Además, el diseño hermético evita que el sonido se filtre a través de las paredes.
Al controlar el volumen del espacio sellado y las características de amortiguación, y al mantener un control total sobre el rendimiento de los transductores, el diseño del crossover y la construcción de la caja, los altavoces Masterpiece CI para pared y techo logran una experiencia emocionalmente atractiva a la par que el rendimiento de los altavoces de suelo más excepcionales del mundo. (Propio).
Sistema de fijación de aluminio fundido a presión.
Un sencillo pero robusto sistema de bloqueo de montaje de aluminio fundido a presión maximiza la resistencia a la vez que permite una instalación rápida y sin problemas. Los orificios de los tornillos embutidos ayudan a mantener el taladro firme, lo que hace que la instalación sea un juego de niños. Cuando no se utilizan, los bloqueos de montaje están asegurados dentro de una carcasa autónoma. Cuando se colocan en su sitio, acoplan el chasis firmemente al techo o a la pared, aumentando la rigidez de las superficies. Si alguna vez se retiran, los cierres se retraen y vuelven a encajar en sus alojamientos. Cada altavoz incluye una plantilla de instalación de tamaño completo con instrucciones de referencia rápida y guías troqueladas para marcar el orificio de corte.
Sistema de bloqueo de montaje de aluminio fundido a presión.
Un sencillo pero robusto sistema de bloqueo de montaje de aluminio fundido maximiza la resistencia y permite una instalación rápida y sin problemas. Los orificios de los tornillos embutidos ayudan a mantener el taladro firme, lo que facilita la instalación. Cuando no se utilizan, los bloqueos de montaje están asegurados dentro de una carcasa autónoma. Cuando se colocan en su sitio, acoplan el chasis firmemente al techo o a la pared, aumentando la rigidez de las superficies. Si alguna vez se retiran, los cierres se retraen y vuelven a encajar en sus alojamientos. Cada altavoz incluye una plantilla de instalación de tamaño completo con instrucciones de referencia rápida y guías troqueladas para marcar el orificio de corte.
Postes de conexión con resorte.
Con un fácil acceso a la preinstalación, nuestros postes de conexión con resorte cuentan con un gran orificio de acceso al cable de 4,5 mm y se conectan a través de un conector tipo banana, una clavija o un cable desnudo de 10AWG.

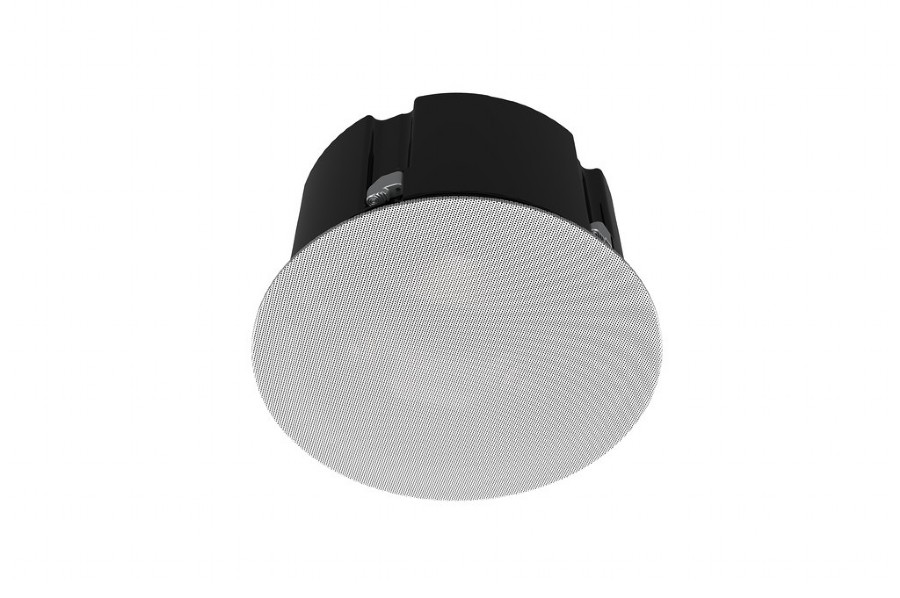

Rejillas microperforadas.
Sistine 4XC cuenta con unas rejillas microperforadas de perfil ultrabajo, que se pueden pintar y no tienen bisel visible, para una integración casi invisible en cualquier pared o techo. Una serie de potentes imanes ocultos en el interior del altavoz fijan rápidamente las rejillas en su lugar, reduciendo el riesgo de deformación o daños durante la instalación. Hay rejillas cuadradas opcionales disponibles para el Sistine 4XC.
Redes de cruce Vojtko™ patentadas.
Las redes de cruce Vojtko llevan el nombre del tecnólogo jefe de audio de MartinLogan, Joe Vojtko.
Su enfoque único en el diseño de crossovers es tan crucial para la Verdad en el Sonido de MartinLogan como lo son nuestras innovadoras tecnologías de drivers electrostáticos y de película fina Folded Motion. Un crossover Vojtko no es sólo un conjunto de requisitos de diseño; es una filosofía.
Los crossovers Vojtko se construyen a mano con componentes de la más alta calidad y evitan las topologías demasiado complejas. Este crossover tiene un objetivo sencillo: un realismo impresionante.
Componentes seleccionados a mano.
Al diseñar cada topología de crossover, tenemos en cuenta los propios transductores. Los transductores cuidadosamente seleccionados, diseñados para unas características de rendimiento específicas, se mantienen dentro de su rango de frecuencias óptimo mediante el crossover Vojtko personalizado.
Cada crossover está hecho a mano con excepcionales condensadores de polipropileno y poliéster, inductores de bajo DCR bobinados a medida y laminados de acero de gran tamaño, y placas de circuito impreso de doble grosor. Esta red afinada con precisión preserva incluso los matices sonoros más microscópicos a la vez que maneja toda la dinámica de cualquier fuente. Es una receta para una distorsión increíblemente baja y una integración perfecta de los transductores.
El aspecto más crítico del diseño de un crossover Vojtko es el voicing final, siempre realizado en un entorno real. Este enfoque exclusivamente pragmático garantiza que incluso los altavoces más sorprendentes de MartinLogan, como el enorme Statement 40XW, ofrezcan un sonido verdadero en cualquier sala, incluida la suya.
Soportes de preinstalación (se venden por separado).
Los soportes de preinstalación están disponibles para todos los modelos de la serie Masterpiece CI, excepto para la Statement 40XW, que requiere consideraciones únicas para su instalación.
Especificaciones
Las especificaciones están sujetas a cambios sin previo aviso
Respuesta en frecuencia
63-25.000 Hz ± 3 dB
Dispersión del tweeter (horizontal x vertical)
30° x 80°
Sensibilidad
92 dB a 2,83 voltios/metro
Impedancia
4 ohmios. Compatible con
amplificadores de 4, 6 u 8 ohmios.
Frecuencia de cruce
400, 2250 Hz
Conductor de alta frecuencia
1,25 x 2,4 pulgadas (3,2 x 6,1 cm)
Movimiento plegado XT Obsidian
con un diafragma de 11,4 x 7 cm.
(11,4 x 7 cm).
Transductores de frecuencias medias
Dos transductores de 3,5 pulgadas (8,9 cm) de
fibra de carbono unidireccional
de fibra de carbono negra unidireccional con soporte de Nomex
y cesta de aluminio fundido
cesta, cámara trasera sellada
formato. Tapón antipolvo cóncavo.
Conductor de bajas frecuencias
8 pulgadas (20,3 cm) de cono unidireccional negro
negro unidireccional de fibra de carbono
con soporte de Nomex® y cesta de
de aluminio fundido, formato de cámara
formato de cámara. Tapón antipolvo cóncavo.
Controles
Nivel del tweeter (dB): +2, -2, 0
Posición: Delantero R/trasero L, Delantero L/
Trasero R, Para el centro elija uno de los dos
Componentes
Inductores de bobina de aire personalizados,
condensadores de película de polipropileno,
y condensadores electrolíticos de bajo DF.
Protección térmica/de corriente.
Gama de amplificadores adecuados
20-300 vatios
Manejo de potencia máxima
150 vatios
Entradas de poste de enlace
Estilo de empuje
Peso
6,1 kg (13,5 lb)
Dimensiones (tamaño total)
12,8 x 7,5 pulgadas
(325 x 190 mm)
Abertura de pared requerida (incluye tolerancia)
11,46 pulgadas
(291 mm)
Proyección desde la superficie de la pared
0,26 pulgadas
(6,6 mm)
Profundidad detrás de la superficie de la pared
7,2 pulgadas
(184 mm)
Accesorios opcionales
Soporte de preinstalación (PN: C8HTBRK)
Rejilla cuadrada (PN: C8HTSQ)
