Características
El mecanismo de sujeción, que funciona de la misma manera que el dispositivo de sujeción en un taladro, sujeta firmemente el contacto exterior contra la hembrilla RCA. La alta presión de sujeción no sólo garantiza una conexión segura, sino que también minimiza la resistencia de transición. Además, cualquier variación de tamaño en el contacto exterior de un encaje se compensa, asegurando así un ajuste perfecto.
El manguito de sujeción está diseñado con dos secciones para que la sección delantera se mueva libremente al girar la sección trasera. Esto elimina el riesgo de torsión de los elementos de contacto.
El pasador central está ranurado y perfectamente formado, lo que proporciona un contacto firme pero elástico que garantiza una conexión eléctrica duradera y fiable con una resistencia de transición absolutamente mínima.
Las piezas metálicas están hechas de una aleación especial de cobre y están chapadas en oro de 24 quilates para evitar la oxidación, que podría afectar negativamente a la calidad del contacto.
El aislamiento dentro del conector está hecho de teflón resistente al calor*, una clara ventaja a la hora de soldar cables de conexión, especialmente cuando se trabaja con las altas temperaturas de soldadura de la soldadura sin plomo. WBT recomienda la soldadura de plata WBT-0800 (ver también conexión de soldadura).
En combinación con las hembrillas RCA de WBT, los contactos se colocan de tal manera que el conductor exterior está en contacto antes que el interior, evitando así picos de tensión indeseables o incluso perjudiciales.
Un tornillo Torx proporciona una protección fiable contra la tensión del cable.
*Teflon es una marca registrada de Dupont.

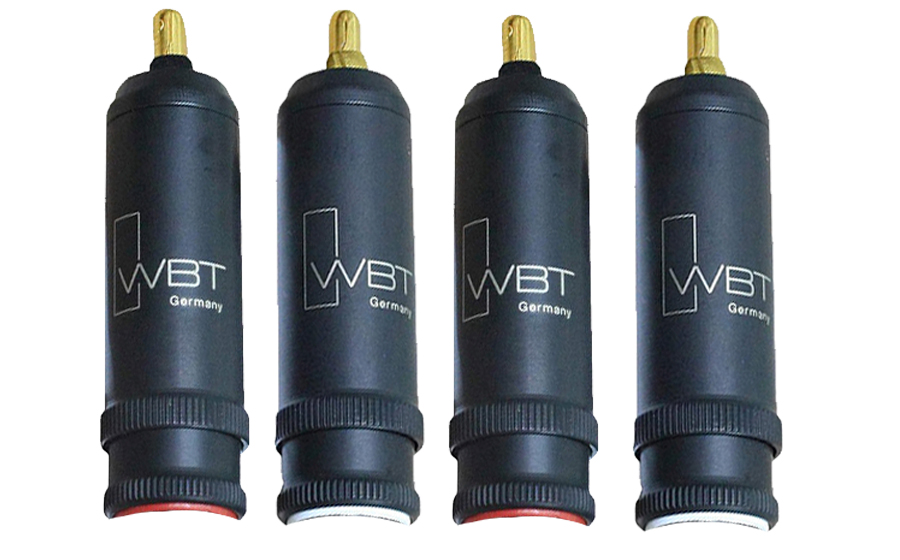

WBT-0114 Conector Cinch RCA nextgen™
(Patente interna EP 0 460 145 B1)
Conector de banda ancha RCA / Cinch para conexiones digitales y analógicas.
1. Mecánica
- Elementos de contacto mono-elemento de baja tolerancia (Tol. < ± 0,02 mm).
- Unidad Central de Contacto compuesta por dos portacontactos moldeados, (4)+(5) y (8)+(9).
- La unidad de retención (2) agarra la unidad de contacto central y también proporciona la descarga de tracción del cable gracias al tornillo prisionero (Torx1) T.6).
- El barril de latón (6) y (7) está atornillado axialmente sobre la rosca del soporte y proporciona una presión de contacto permanente. De esta manera el enchufe puede ser adoptado perfectamente por cualquier tipo de conector RCA / Cinch.
- El apantallamiento CEM se consigue de forma efectiva mediante el cilindro de sujeción (6) y (7) y el capuchón. de latón (1).
2. Materiales
- Conductores de señal (8) y (6) Cobre puro
- Dieléctrico más contacto (4) PA
- Contacto negativo dieléctrico (9) LPC
- Tapa (1) y tornillo de presión (3) latón
- Unidad de retención (2) PA
- Barril de sujeción (6) y (7) de latón
3. Superficies
- Conductor de señal (5) y (8) oro fino puro 0,3 µm
- Barril de sujeción, (6), (7) grabado por láser, negro mate galvánico
- Capuchón (1) negro mate galvánico
- Versiones de color de la unidad de retención (2) disponibles según EIA/CEA
estándar para sistemas multicanal
4. Características de funcionamiento (fiabilidad observada después de más de 103
conexiones/desconexiones)
- Corriente permanente ID > 10 A
- Resistencia de transición Rü < 0,1 mOhm (lazo medido con WBT -0210)
- Resistencia de contacto RBi ,RBa< 0,1 mOhm (resistencia de parche, interior / exterior)
- Capacidad propia C ≈ 2,5 pF
- Resistencia de aislamiento Ria, RaG> 10100hm (conductor/conductor, conductor/chasis)
- Impedancia característica Z = 75 Ohm hasta 400 MHz
5 Dimensiones
- Diámetro exterior / interior 13,6 / 9mm
- Longitud total 51 mm
6. Montaje
- Soldadura de conexiones
- Cables para cables de hasta 9 mm de diámetro
