Características

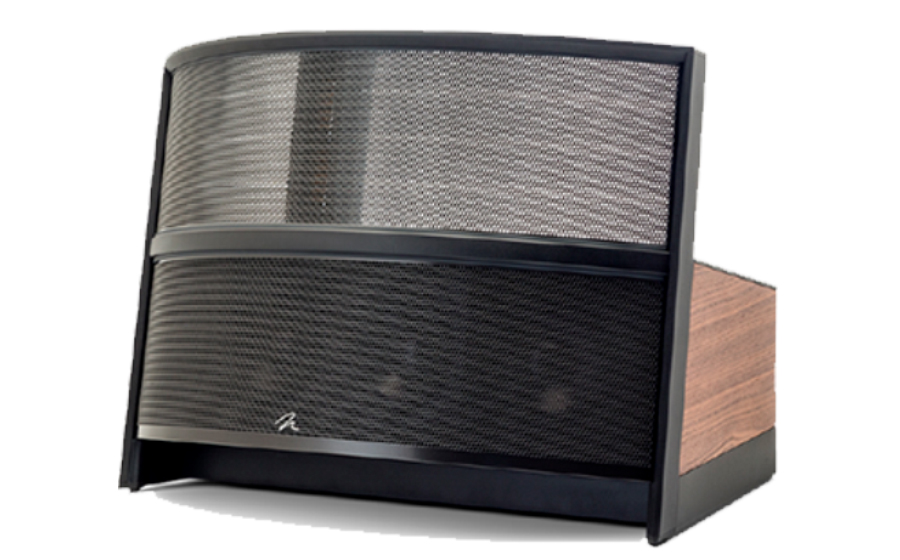

La Illusion ESL C34A es una irreprochablemente construida caja acústica central híbrida electrostática/electrodinámica con amplificación de graves que rompe esquemas con respecto a otros modelos similares desarrollados por la propia MartinLogan. Concebida específicamente para ser colocada directamente en el suelo y equipada con lo último en tecnología electroacústica y acústica de la firma de Kansas, la Illusion ESL C34A brilla especialmente por la muy estudiada configuración de transductores que utiliza, organizada a lo largo de un panel frontal curvilíneo ligeramente inclinado hacia el oyente y que combina un total de siete altavoces de tres tipos diferentes organizados en dos niveles. Así, en la zona superior encontramos un panel electrostático de fuente curvilínea CLS XStat de última generación de 876 mm de anchura y 203 mm de altura dividido en dos áreas emisivas, que se encarga de reproducir las zonas media y media/alta del espectro con una espaciosidad y un realismo extraordinarios. En un panel que separa dichas áreas figuran, dispuestos verticalmente, dos tweeters con diafragma plegado –“Folded Motion”- desarrollados por MartinLogan que permiten, gracias a la particular disposición de su diafragma, combinar elevada ligereza, dimensiones compactas y un área emisiva muy extensa, dotando de este modo a la Illusion ESL C34A de una velocidad de respuesta y una dispersión en la zona alta excepcionales. La nueva MartinLogan se completa con cuatro woofers dispuestos uno al lado de otro en un recinto asimétrico no resonante separado que ocupa su mitad inferior. Dicho recinto también alberga una electrónica de amplificación dedicada –sólo para los citados altavoces- que entrega 250 vatios continuos (500 vatios de pico). Por su parte, el filtro divisor de frecuencias que gestiona la Illusion ESL C34A consta de circuitos ejecutados íntegramente con componentes de grado audiófilo de la máxima calidad a los que hay que sumar una sección de preamplificación –que se utiliza con el amplificador de los woofers- basada en un procesador digital de señal (DSP) con tecnología de 24 bits.
Características Técnicas
• Caja acústica central de 3 vías/7 altavoces de referencia.
• Configuración híbrida electrostática/electrodinámica.
• Equipada con un transductor electrostático CLS XStat de MartinLogan.
• 2 tweeters con diafragma plegado “Folded Motion” exclusivo de MartinLogan.
• 4 woofers con cono de aluminio de 165 mm de diámetro.
• Woofers montados en un recinto asimétrico no resonante dedicado.
• Amplificador dedicado de 250 W RMS (500 W de pico) para los woofers.
• Filtro divisor de frecuencias ejecutado con componentes de grado audiófilo.
• Control de ajuste del nivel de graves y medios/agudos.
• Ajuste de salas opcional vía “Anthem Room Correction” (ARC).
• Respuesta en frecuencia de 45-23.000 Hz, +/-3 dB.
• Sensibilidad de 90 dB/W/m.
• Impedancia nominal de 6 ohmios.
• Potencia de amplificación comprendida entre 50 y 600 vatios continuos.
• Dimensiones: 822x603x586 mm (An x Al x P).
• Peso: 40’9 kg.
Respuesta de frecuencia del sistema
45-23.000 Hz ±3db
Potencia recomendada del amplificador
50-600 vatios por canal
Dispersión
Horizontal: 30 grados
Sensibilidad
90 dB/2,83 voltios/metro
Impedancia
Nominal 6 ohmios
Frecuencia de cruce
500, 2.000 Hz
Controlador de alta frecuencia
Dos de 1,25 x 2,4 pulgadas (3,2 cm x 6,1 cm) de movimiento plegado
Transductor con diafragma de 4,5 x 2,75 pulgadas (11,4 cm x 7 cm).
Driver de Media Frecuencia
34,5 x 8 pulgadas (87,6 cm x 20,3 cm) CLS XStat electrostático con
dos áreas de juego de 16 x 8 pulgadas (40,6 cm x 20,3 cm) (256
in2/1.652 cm2)
Woofers
Cuatro cestas de fundición de 6,5 pulgadas (16,5 cm), de alta excursión, rígidas cono de aluminio con controlador de tiro extendido, sin resonancia, formato de cámara asimétrica.
Amplificador
1 x 250 vatios/canal (4 ohmios), 500 vatios pico
Corrección de la habitación (Sistema Woofer)
Anthem Room Correction™ (ARC™) Listo
(se vende por separado)
Componentes
Transformador de audio enrollado a medida, bobinas con núcleo de aire,
Condensadores de polipropileno. Preamplificador basado en DSP de 24 bits (usado
con amplificador de woofer).
Controles
Graves: ±10dB por debajo de 75Hz
Graves medios: -2dB, 0dB, +2dB
ARC Room EQ: On, Off
Entradas de señal
WBT-0703Cu nextgen™ Los postes de unión de 5 vías cuentan con un
Conductor de señal de filigrana hecho de chapado en oro, libre de níquel, no ferromagnético, cobre puro para alta, conductividad y totalmente aislado. Libre de efectos de corrientes inducidas.
Insumos
Alimentación de CA, RJ45 (para ARC), mini USB (para ARC™)
Consumo de energía
Máximo: 300W por canal
En espera: <1W por canal
Peso
90 libras. cada uno (40,9 kg)
Tamaño (A x A x P)
23,75 x 32,35 x 23,1 pulgadas (60,3 x 82,2 x 58,6 cm)
