Características
eXcepcional.

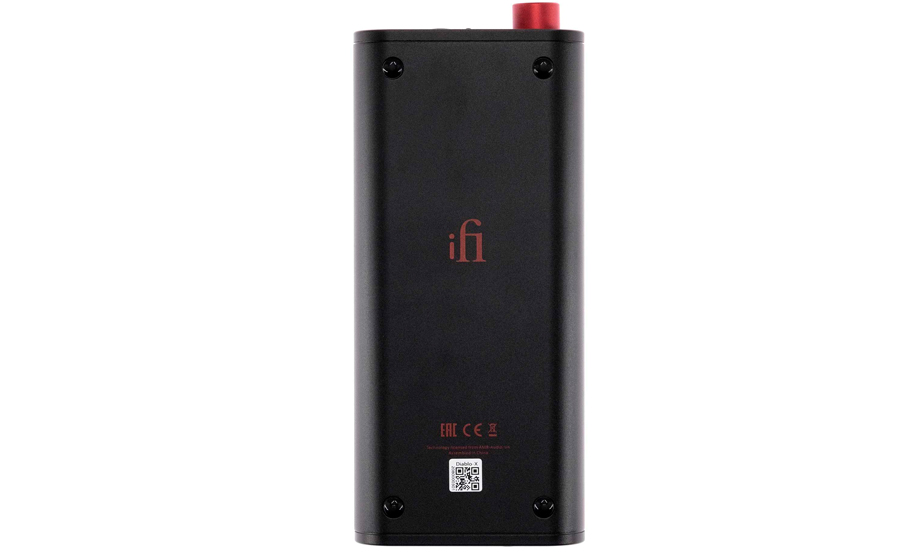

El Diablo-X es el primer DAC/amplificador del mercado compatible con la revolucionaria tecnología de altavoces monolíticos de estado sólido xMEMS.
Esta tecnología única presenta:
Respuesta mecánica ultrarrápida (~15µseg; 150 veces más rápida que un driver dinámico típico).
Respuesta de fase plana de 2° para una reproducción del sonido más precisa.
Adaptación de fase de +/- 1° (parte a parte) para un sonido espacial más preciso.
Diafragma de altavoz de silicona (95 veces más rígido que el plástico) para reducir la ruptura del altavoz (medios/agudos menos turbios).
Brian Lucey, 8 veces ganador del Grammy Mastery Engineer, lo califica de "verdaderamente disruptivo" con "un rendimiento de fase como ninguna otra tecnología de altavoces". Descubra por qué en 3 minutos.
Este nivel de rendimiento requiere una solución de mayor voltaje para controlarlo, por lo que iFi se ha asociado con XMEMs para producir el Diablo-X - ¡el primero en controlar a un primero!
xMEMS eXplicado.
La tecnología de microaltavoces xMEMS utiliza el efecto piezoeléctrico para crear un altavoz de estado sólido ultrafino. Estos microaltavoces ofrecen un gran potencial para ampliar los límites del rendimiento de los IEM y los auriculares.
Como dicen los propios xMEMS: "El efecto piezoeléctrico inverso se crea aplicando tensión eléctrica para hacer que los piezoMEMS se contraigan o expandan, convirtiendo la energía eléctrica en energía mecánica. Esta energía excita una membrana de silicio integrada para mover el aire y generar ondas sonoras acústicas.... Los actuadores piezoMEMs de xMEMS ofrecen un mayor rango de movimiento que permite un audio rico y fuerte".
Sigue siendo endiabladamente delicioso...
El Diablo-X también puede utilizarse con tus IEMs/auriculares favoritos y, al igual que el original, utiliza dos chips DAC Burr-Brown y el chip XMOS de 16 núcleos para procesar los datos recibidos a través de las entradas digitales USB y S/PDIF. Esto significa que el Diablo-X puede manejar hasta PCM 768, DSD 512, 2xDXD. Tanto PCM como DSD permanecen 'bit-perfect'. Proporciona decodificación MQA completa.
El diseño del circuito analógico diferencial equilibrado reduce el ruido y las interferencias en la ruta de la señal separando completamente los canales izquierdo y derecho. El Diablo-X incluye nuestra tecnología PureWave, un perfeccionamiento de nuestras topologías de monofonía dual simétricas y equilibradas con rutas de señal cortas y directas.
La realimentación negativa se utiliza en circuitos amplificadores para comparar la señal de salida con la de entrada y corregir errores. Pero hay inconvenientes. iFi convierte los negativos en positivos con OptimaLoop. Más información a continuación.
...y con una potencia diabólica.
Capaz de controlar todo tipo de auriculares con facilidad, incluidos los que incorporan la nueva tecnología XMEM, el Diablo-X dispone de salidas de 4,4 mm totalmente equilibradas con 4.100 mW de potencia.
Se utilizan tres modos para ajustar la potencia y la ganancia.
xMEMS - uso con IEMs/auriculares compatibles.
Turbo: aumenta el nivel de potencia para auriculares que consumen mucha corriente.
Normal - para la mayoría de los auriculares de oído.
Emparejamientos perfectos.
Mientras trabajábamos en el Diablo-X, dos empresas estaban superando los límites para ofrecer auriculares compatibles con XMEMs.
Singularity ha creado el ONI. Este elegante IEM de aspecto minimalista contiene dos controladores xMEMS para ofrecer un sonido superior.
Por su parte, Soranik ha dado un paso más combinando las tecnologías xMEMS y USOUND en su nuevo MEMS-2. Disponible en 21 días.
Rendimiento sin adulterar.
El Diablo-X se centra en un rendimiento puro y sin adulterar, lo que significa que se ha prestado mucha atención a los circuitos de la fuente de alimentación.
La alimentación por batería proporciona una corriente continua ultra limpia y estable, evitando los problemas de la red eléctrica: caídas, picos y contaminación RFI/EMI que inducen ruido. PERO hay desventajas sonoras derivadas de la baja tensión de salida y la impedancia de salida inconsistente a medida que se descargan las baterías.
Para que los auriculares menos efficientes, como los de magnetismo plano, funcionen correctamente, es necesario elevar la tensión de 3,7 V a +/- 15 V. Utilizamos un convertidor elevador que funciona a 1,2 MHz, una frecuencia mucho más allá de la audibilidad que es más fácil de filtrar que una fuente conmutada típica, lo que permite una alta linealidad y un ruido ultrabajo.
Componentes sin rival
Los circuitos de alimentación de alto ancho de banda están dedicados a cada parte crítica del diseño del Diablo-X, con regulación lineal independiente que proporciona un excelente rendimiento PSRR (Power Supply Rejection Ratio).
La etapa de amplificación de auriculares evita los reguladores IC en favor de los condensadores Panasonic OS-CON, con 2320uF entre ellos.
La sección DAC se beneficia de un regulador de ruido ultrabajo con filtrado pasivo adicional, que reduce la distorsión armónica de alto orden y, a su vez, el jitter.
Incluso la etapa de entrada USB se beneficia de regulación específica y filtrado multietapa, y el circuito de control del microprocesador (a menudo una fuente local de ruido digital) también tiene regulación independiente.
Componentes cruciales para un rendimiento máximo, más información a continuación.
El diablo está en los detalles.
Tanto si usas tus IEMs/auriculares favoritos como un par de IEMs compatibles con xMEMS, las conexiones del Diablo-X te cubren.

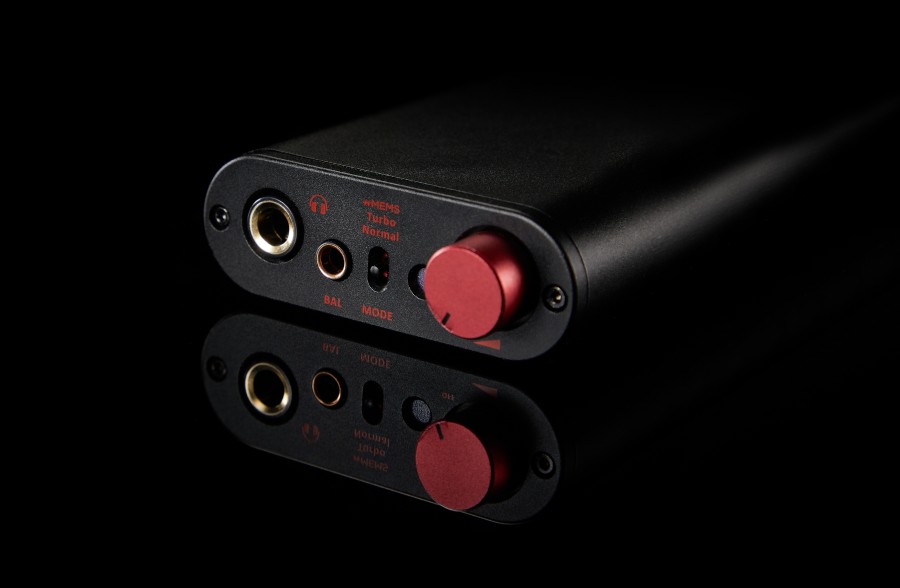

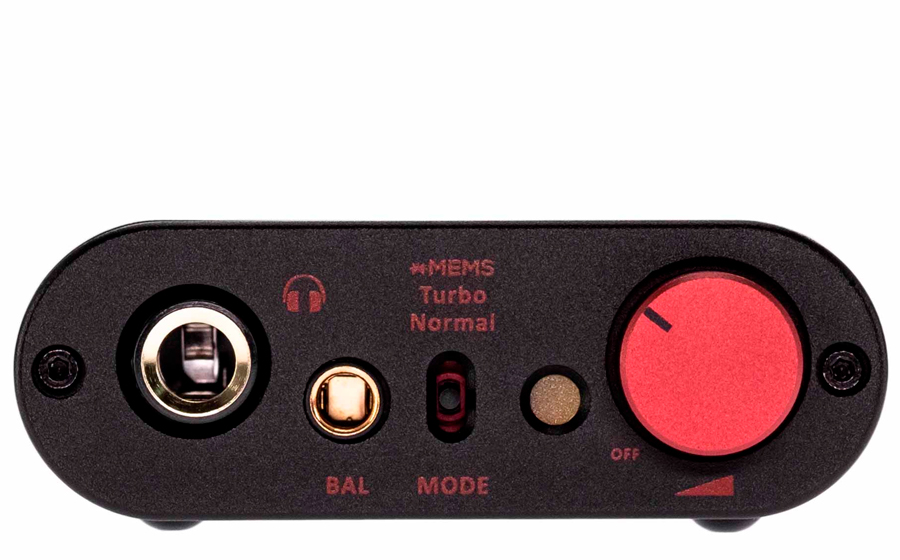

En la parte frontal de la unidad, junto a una toma de auriculares estándar de 6.3mm, se encuentra una salida balanceada de 4.4mm para auriculares que ofrece una conexión balanceada.

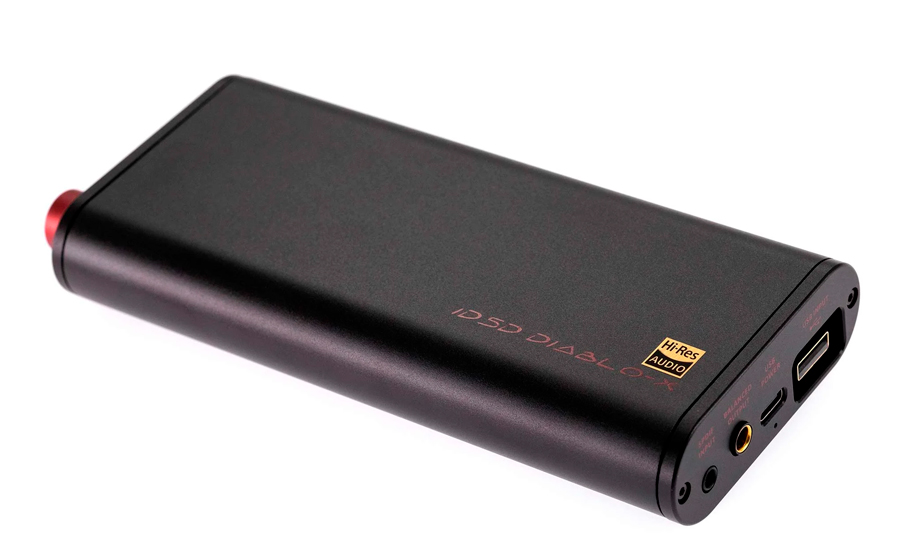

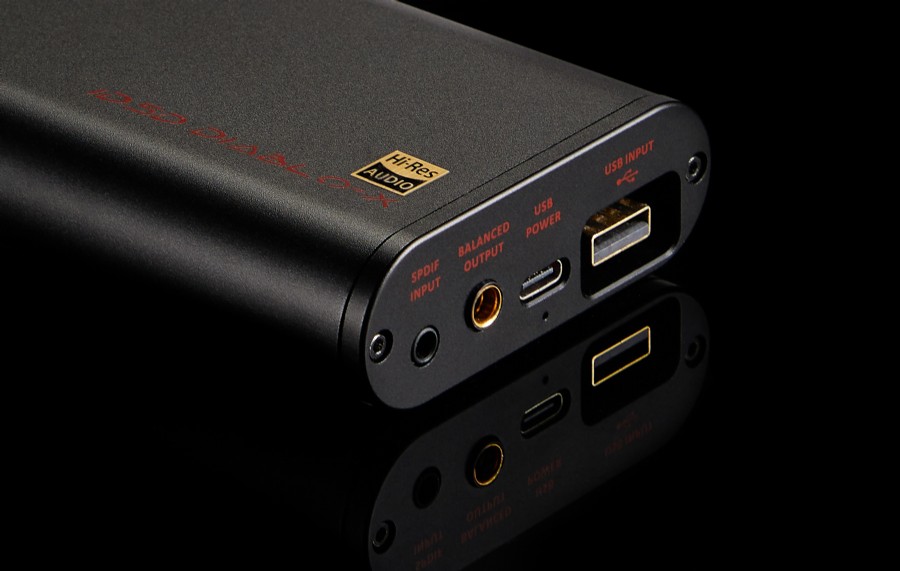

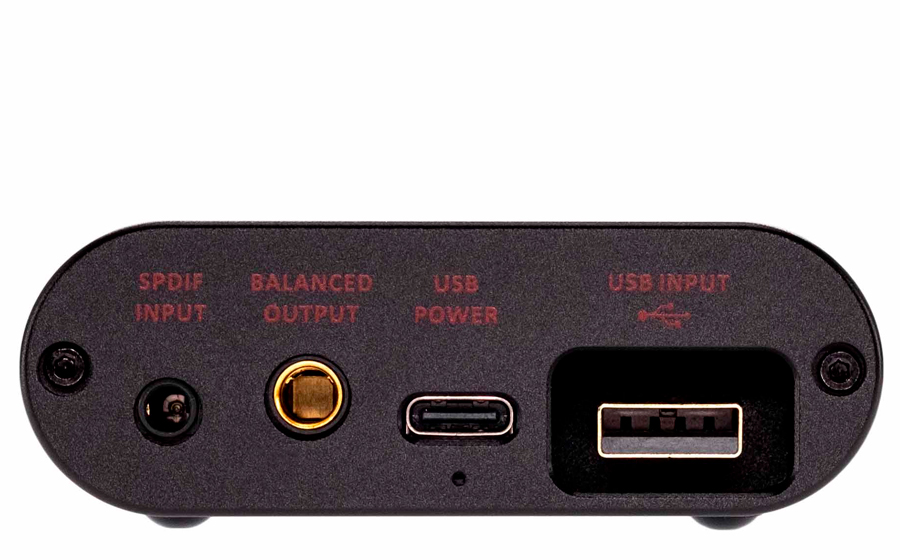

En la parte trasera hay dos entradas de audio digital: USB-A y una toma S/PDIF que acepta señales eléctricas y ópticas, la primera a través de un conector de 3,5 mm y la segunda mediante un adaptador suministrado.
La entrada USB-A cuenta con un conector "macho", en lugar del típico puerto "hembra" para una mayor integridad mecánica. También se proporciona un puerto de carga USB-C independiente, junto con una salida balanceada de 4,4 mm para conectar a un amplificador externo.
El chipset Burr-Brown True Native® significa que los formatos de archivo permanecen inalterados o "perfectos en bits". Esto significa que estás escuchando la música tal y como el artista la concibió en el formato en el que fue grabada.
En iFi utilizamos Burr Brown ampliamente en nuestros productos, habiéndolo seleccionado por su "musicalidad" de sonido natural y su arquitectura True Native. Nuestra experiencia con este circuito integrado significa que sabemos cómo sacarle el máximo partido.
El chip XMOS de 16 núcleos procesa los datos de audio recibidos a través de la entrada digital USB*.
Este microcontrolador XMOS de baja latencia tiene una potencia de procesamiento muy mejorada. Comparado con la actual generación de chips de ocho núcleos, este IC de 16 núcleos ofrece el doble de velocidad de reloj (2000MIPS) y cuatro veces más memoria (512KB), así como el último estándar SuperSpeed USB.
El equipo interno de desarrollo digital de iFi ha programado el firmware XMOS para optimizar la calidad del sonido y garantizar una asociación perfecta con el DAC Burr-Brown.
(* También en S/PDIF en el Diablo-X)
MQA (Master Quality Authenticated) es compatible a través del USB con decodificación completa de archivos MQA de hasta 384kHz gracias a la potencia de procesamiento del nuevo chip XMOS de 16 núcleos.
Consulta aquí cómo configurar el descodificador MQA a través de Tidal, Roon y Audirvana.
Esto significa que el proceso completo de descodificación "en tres fases" se realiza internamente, en lugar de sólo la fase final a la manera de un "renderizador" MQA.
Globalmente, MQA se ha convertido en una consideración importante para cualquier DAC ampliamente equipado. Está disponible a través de Tidal Masters, Audirvana y Roon.
Un aspecto importante del diseño del circuito es su naturaleza de acoplamiento directo (sin condensador de acoplamiento), que se consigue sin un servo de CC aplicado de forma convencional.
DirectDrive® equivale a una ruta de señal directa, lo que significa una menor degradación de la señal. Esta ruta de señal directa no tiene parangón en audio y es la razón por la que el sonido es tan "auténtico".
En la etapa digital se aplican numerosas tecnologías de erradicación de fluctuaciones, como nuestro reloj de femtoprecisión GMT (Global Master Timing) y el búfer de memoria inteligente. Esto representa una solución digital sistemática "lista para usar" que resuelve el jitter de una vez por todas.
La "realimentación negativa" se utiliza en circuitos amplificadores para comparar la señal de salida con la de entrada y corregir errores, con el fin de controlar la ganancia y reducir la distorsión.
Para la calidad del sonido, esto es positivo; PERO la "realimentación negativa global" aplicada comúnmente, de talla única, también puede resaltar diferentes problemas al mismo tiempo que resuelve otros: la corrupción de la señal de error, los cambios de fase, el retardo de grupo, etc., pueden tener un impacto negativo en la calidad del sonido.
Hemos reconocido que las distintas partes de un circuito se benefician de bucles de realimentación optimizados específicamente y hemos desarrollado un sistema de realimentación negativa mucho más preciso que el enfoque habitual. Incorpora varias vías de realimentación en lugar de un bucle global, cada una de ellas optimizada para una función concreta y que trabaja en sinergia con las demás para ofrecer un rendimiento global óptimo.
El diseño de circuitos analógicos balanceados y diferenciales se ha defendido durante mucho tiempo por su capacidad para reducir el ruido y las interferencias cruzadas en la ruta de la señal mediante la separación completa de los canales izquierdo y derecho.
PureWave es una nueva topología monofónica dual simétrica y equilibrada con rutas de señal cortas y directas. Su nombre hace referencia a la pureza sónica que consigue gracias a una linealidad excepcional y a unos niveles de ruido y distorsión infinitesimales.
Como en muchos otros productos de audio iFi, hemos incorporado un amplificador operacional personalizado de la serie OV. Este componente de primera categoría contribuye al ruido extremadamente bajo, la baja distorsión (0,0001%) y el amplio ancho de banda.
La conmutación entre ajustes se ha diseñado para garantizar la transparencia sonora con un MOSFET de tecnología de zanja avanzada que se utiliza como interruptor de silenciamiento.
Esta conmutación basada en FET es gestionada por un microcontrolador, que sólo se "despierta" cuando el usuario cambia un ajuste, erradicando así cualquier interferencia perjudicial para el sonido.
Resistencias MELF de Vishay: complejas, costosas pero superiores.
Estas resistencias de electrodo metálico sin plomo tienen una excelente precisión, estabilidad, fiabilidad y capacidad de carga de impulsos. Proporcionan una potencia nominal y una capacidad de carga de impulsos óptimas. Presentan uno de los niveles más bajos de ruido y distorsión de todas las resistencias disponibles en el mercado, y punto.
Los condensadores TDK C0G (cerámicos de clase 1) ofrecen gran estabilidad y bajas pérdidas para aplicaciones de circuitos resonantes.
Cada vez más cerca del ideal teórico de capacitancia pura de frecuencia constante, estos condensadores reducen la distorsión inducida por el condensador a niveles increíblemente bajos.
Tienen un precio elevado, pero son un complemento perfecto para nuestros productos.
Los tapones OS-CON de Panasonic con un total de 5.410uF ofrecen una resistencia serie equivalente (ESR) muy baja, una excelente capacidad de reducción de ruido y características de respuesta en frecuencia. Además, los OS-CON tienen una larga vida útil y su ESR cambia poco incluso a bajas temperaturas, ya que el electrolito es sólido.
No es frecuente encontrarlos en productos con un coste <1000 dólares.
Condensadores multicapa muRata de alta Q y baja ESR de tipo control. El aspecto de "control de ESR" de los Murata es algo especial. Su capacidad de supresión de ruido es impresionante.
Los circuitos integrados de bajo ruido de Texas Instruments ofrecen un gran ancho de banda de ganancia unitaria, muy bajo ruido y distorsión, alta capacidad de accionamiento de salida, relaciones de rechazo de modo común y fuente de alimentación de más de 100 dB, amplios anchos de banda de oscilación de salida máxima y altas velocidades de giro.
Entradas digitales USB 3.0 tipo 'A' (compatible con USB2.0)
S-PDIF (coaxial/óptico de 3,5 mm)
Formatos compatibles DSD512/22,6 MHz
PCM 768 kHz
Decodificador MOA Full
DAC Bit-Perfect DSD & DXD DAC de Burr Brown
Respuesta en frecuencia 10Hz-80kHz(-3dB)
SNR Balanceado
UnBAL -120dB
-1140B
Rango dinámico Balanceado
UnBAL -120dB
-114dB
THD + N Balanceado
UnBAL 0,002
0.001%
Salida máxima de auriculares Balanceada
UnBAL >28Vpp (@ xMEMS)
>19,2V/611 mW (@ 6005Ω)
>12,6V/4.980 mW (@ 328Ω)
>9,6V/153 mW (@ 6001Ω)
>8,8V/2.417 mW (@ 32Ω)
Salida de audio fija balanceada de 4,4 mm
Consumo de energía XMEMS
Turbo
Normal 8W
12W
5W
Batería Litio-polímero 4800mAh aprox.
Sistema de alimentación Carga mediante USB-C
Compatible con BC V1.2 hasta 1000mA de corriente de carga
Dimensiones 166 × 72 × 25 mm
(6.5 "x 2.8" × 1.0")
Peso neto 330 g
(0,73 Ibs)
Garantía limitada 12 meses
